CẤU TẠO BÀN XE DAO MÁY TIỆN VẠN NĂNG

Thứ ba, 18/11/2025, 23:39 (GMT+7)

1. Cấu tạo chung của bàn xe dao

Một bộ bàn xe dao hoàn chỉnh trên máy tiện vạn năng thường gồm 3 thành phần chính:

2. Bàn xe dao dọc

Đây là bộ phận lớn nhất, di chuyển trên băng máy.

Cấu tạo:

• Đài dao: Khối gang đúc lớn ôm lấy sống trượt của băng máy.
• Áo trượt: Miếng điều chỉnh khe hở, đảm bảo chuyển động êm và không rơ.
• Cơ cấu chạy dao dọc: Nhận truyền động từ:
  • Trục chạy dao (tiện trơn)
  • Trục vít me (tiện ren)
• Bánh răng ăn khớp và bộ ly hợp: Giúp chọn chế độ chạy dao hoặc chạy nhanh.

Chức năng:

• Di chuyển dọc theo trục chính để tiện trụ dài, tiện mặt trụ hoặc chạy dao tự động.

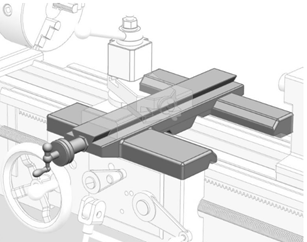

3. Bàn xe dao ngang

Gắn phía trên bàn xe dao dọc, trượt theo phương vuông góc với trục chính.

Cấu tạo:

• Thân bàn trượt ngang: Trượt trên sống trượt T.
• Trục vít – đai ốc: Quay tay quay → mũi dao tiến ra vào.
• Ốc chỉnh khe hở: Điều chỉnh độ rơ, tăng độ chính xác.
• Vạch chia (thước du xích): Giúp xác định chính xác lượng dịch chuyển.

Chức năng:

• Điều chỉnh chiều sâu cắt.
• Gia công rãnh, tiện mặt đầu.
• Tạo chuyển động chính xác cho các nguyên công cần độ ổn định cao.

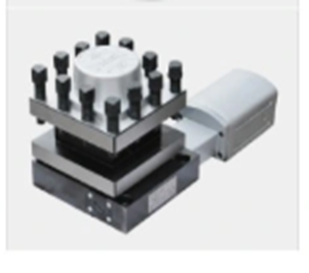

4. Đài gá dao – Bàn trượt trên

Là tầng trên cùng, mang bàn dao và cho phép xoay một góc để tiện côn.

Cấu tạo:

• Đế xoay: Có thang chia độ từ –60° đến +60°.
• Trục vít – đai ốc của bàn trượt trên: Điều khiển chính xác hành trình khi tiện côn hoặc tiện tinh.
• Bàn dao
  • Đài dao 4 chấu hoặc đài dao gá lắp nhanh
  • Các vít kẹp giữ dao
  • Thanh định vị

Chức năng:

• Điều chỉnh góc để tiện mặt côn.
• Hạn chế hành trình để tiện tinh, tiện vai, tiện ren ngắn.
• Giữ chắc dao, giảm rung động khi cắt
